CE认证EN957-1依据以下标准:

EN12100-1:机械－基本概念－设计的一般原理

ISO6508-1:金属表面－硬度测试－洛氏硬度（范围A-B-C-D-E-F-G-H-K）

ISO8793:钢丝绳－滑轮

EN60335-1:家庭和同类电器用品安全－PART1 一般要求

EN60601-1:医疗电子设备－PART1一般安全要求



1,使用范围

本标准适用于全部的根据2定义的固定训练器。

CLASS S: 专业和商业用途的

CLASS H： 家庭和个人使用的

其他类型的设备包括电机驱动的设备，

注意:设备的特殊标准优先于相应的一般标准。本标准不适用于儿童用的固定训练器。

2,定义

固定训练设备指在使用过程中整体不能运动（固定在地面，墙，天花板等其他固定装置）,训练设备在以下情况使用：健身训练,健康训练,体育锻炼,特定的比赛和相关的体育活动训练。

使用空间：当设备使用时，使用者可以移动设备训练，并拒绝第三方进入设备的危险位置。

易接近的把手和脚踏板面积（以下称易接近面积），当设备正常使用面积易接近使用者或第三方（当组装，握紧，校正设备部位或身体的位置）

活动范围：按照使用说明使用者的活动空间。

动载方向：在正常训练时倾斜力施加的方向。

使用者重量：通常100KG或者根据使用说明书显示的最大重量。

固有承载：应当承载的使用者的重量。

外在承载：应当承载的额外使用者的重量。

最大指定承载：最大的承载根据生产商的指示。

测力计：训练设备的任何部位，以瓦特为精度的输入功率的测量定义标准的特殊部分注意：此项只适用于符合这以条件的训练设备。

速度型训练器：训练器有刹车直接均衡的控制速度。

非速度型训练器：训练器有刹车但不直接控制速度。

动力型训练器：训练器受外部动力驱动。

3,分类

分类按照精度等级和使用等级进行分类：

按照精度等级分为：CLASS A:高精确度；CLASS B:中精确度；CLASS C:低精确度。注：精度等级应该在特殊标准中具体显示。

按照使用等级分为：CLASS S：专业或商业用； CLASS H：家庭或个人用；

CLASS I: 特殊人群用,CLASS I的要求应该服从于CLASS S。

一般的类型编号取决于特殊标准编号，例如：TYPE2 力量型训练器按照EN957-2定义。

4,安全要求

注意：关于产品的易燃性应该遵循国家标准。

外部结构

4.1 棱角

所有支撑人体的机器棱角必须满足：r>2.5mm。

其它易于被使用者或其它物体接触的部件必须没有毛刺，经过倒角或采用其它方式进行保护。（要求螺栓头部加保护套）

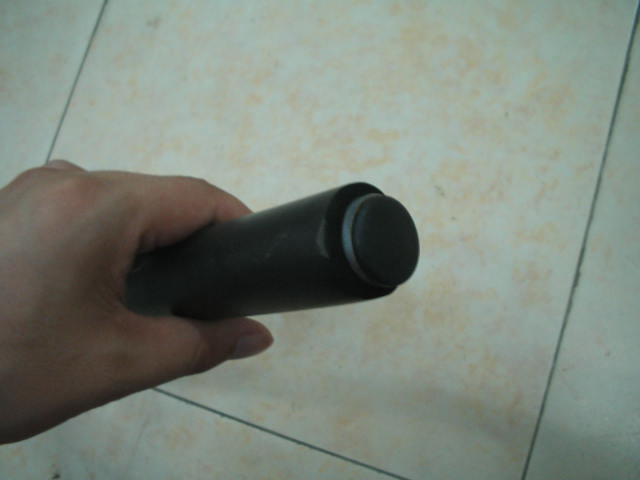

4.2 管件末端

管件末端必须被设备自身挡住或采用塞子塞住。塞子经过耐久测试后要保持原位。

4.3 易接触位置的挤压、剪切、旋转和摆动点

易于接触的位置最高为1800mm，运动部件和邻近的可移动或刚性部件之间的距离应该不小于60mm，下列情况除外：

a) 如果只是手指放入时产生危险，那么该距离应该不小于25mm，

b) 如果运动部件和刚性部件之间的距离在运动过程重保持不变，那么该距离应该不大于9.5mm，

c) 如果在训练区域存在合适的停止装置和安全装置。

d) 如果第三者的无意接触被使用者的身体挡住，使用者可以立刻停止运动时。

注意：这个说明是为了保护手和手指不受伤害，身体其它部分的伤害在这里被认为是不太可能的。

4.4 重量块

在使用测试时，训练器上所有重块的运动应该在训练时的范围内。

注意1：这可以通过合理的设计来实现。

注意2：设计时不想要的特性之一是无法控制的摆动。

堆状重块应该自由移动，并能够回到静止位置，除非无意移动。

4.5 安全装置

在使用测试时，健身器材设计时不能防止用户进入或允许使用者在张力过度时能够逃出，那么就必须安装逃生装置。

注意：这个可以通过安装停止装置，预拉伸杠杆和重量脱离装置来实现。

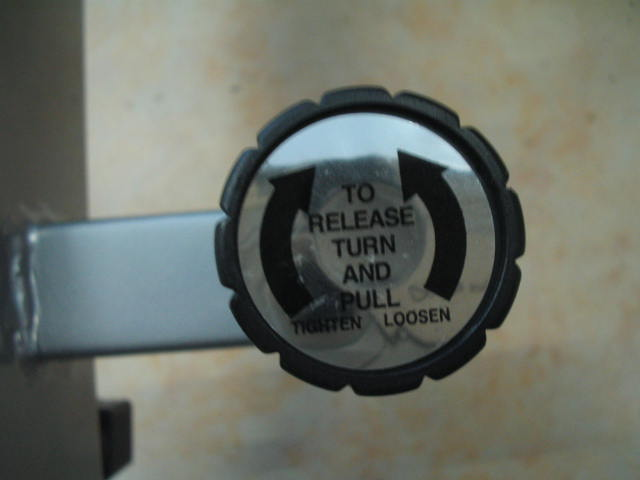

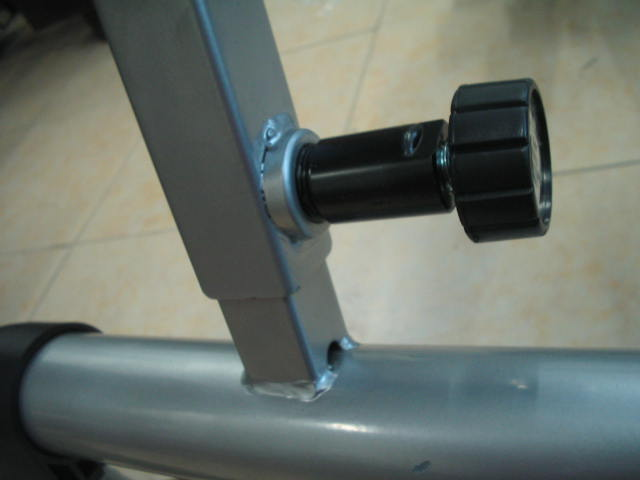

4.6 调整和锁紧装置

在使用测试时，健身器材的调节功能必须安全，对于使用者必须时明显的，并易于操作的。无意操作而变动的情况应该避免。可调节部件如旋钮和杠杆必须不干涉使用者的运动。重量选择销必须安装有防松装置。锁紧装置的功能应该一目了然。

4.7 绳索、带和链条

绳索、带和链条应该能够承受可能出现的最大载荷六倍的负载。如果产生的张力小于本标准中规定的极限值，那么应该根据这个极限值进行测试。当进行极限值测试时，绳索不能破坏或失效。

钢索和滑轮：钢索应该用表面电镀材料或防腐蚀材料制造。

绳索的公称直径(d)应该和滑轮槽半径(r)存在下列关系：

滑轮槽半径r 应该在下列范围内：d/2 +5% 到d/2 + 15%，d/2 +10%是最佳值。

滑轮的外形和尺寸应于设备相一致,工厂应使钢绳,带,链条的直径于滑轮的开槽成最佳状态,在进行耐力测试Class S 应该100000循环,Class H 应该12000循环.

铝合金制造的金属箍应该按照ISO 8793 进行制造。钢索末端进行防护，夹紧长度为(0~+2mm) ,检查时能清楚看见钢索尾部。压紧连接不能受弯曲作用,钢索把手应该用罩子防护，或采用类似的保护装置。为了防止绳索脱离滑轨或松开，必须采用绳索导向器。

4.8 拖入点

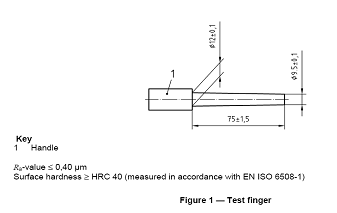

1800mm以下的绳索和滑轮的拖入点应该进行防护，这样使用者的手伸展开时不会倍夹住。用如图1所示的测试指去接近拖入点看测试指是否会被卡住,测试指接近拖入点应保持测试指与轴的旋转部分平行。

注意：这个也可以通过保证绳索和防护装置之间角度不小于50 度来实现。

绳索和滑轮之间的压力<=90 N/cm2 时，则不作以上要求。

链式拖入点和齿轮应该按照EN 12100-1 的要求进行防护。

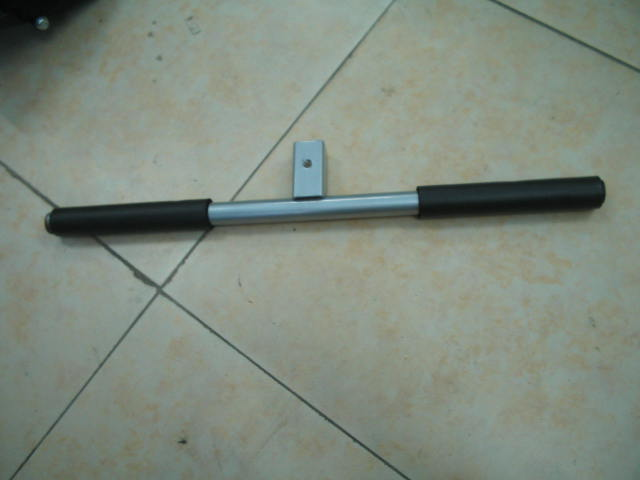

4.9 把手

整体式把手:集成式把手表面应该在把手部分作出标记（对于一般使用情况下），表面应该粗糙，防止滑动。

安装式把手: 通过适当的拉伸设备，在套与把手间加拉脱力70N，安装式把手应不脱落。

可旋转的把手:可旋转的把手必须采用机械锁紧装置保证其安全，应该有粗糙表面，防止把手打滑。

4.10 电气安全性

对健身器材涉及到电动或电子的方面适用EN60335-1，医疗设备适用EN60601-1。

5.测试方法

5.1 概论

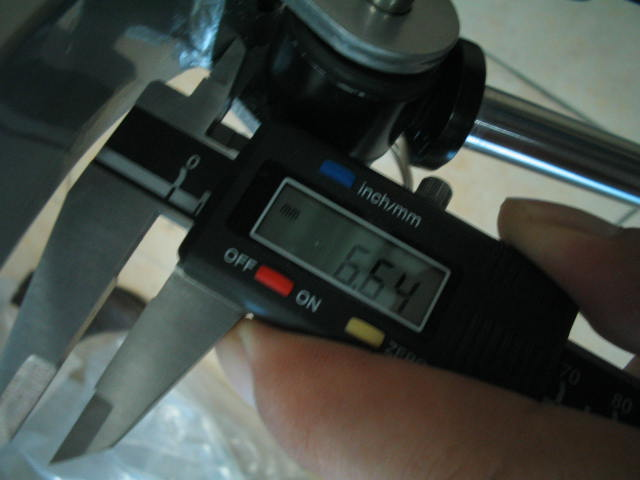

5.1.1 尺寸检查

5.1.2 目测

5.1.3 触觉测量

5.1.4 功能测试

5.1.5 制造商证明

5.1.6 拖入点测试

5.2 测试条件

所有测测试应该在下面测试环境进行

a）温度23℃±5℃

b) 相对湿度55％～75％。

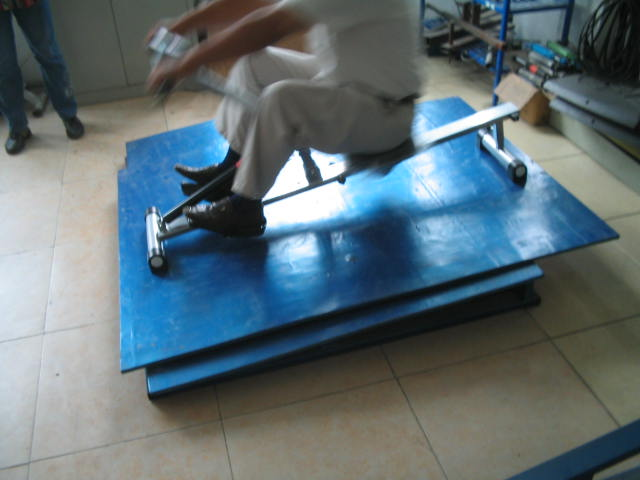

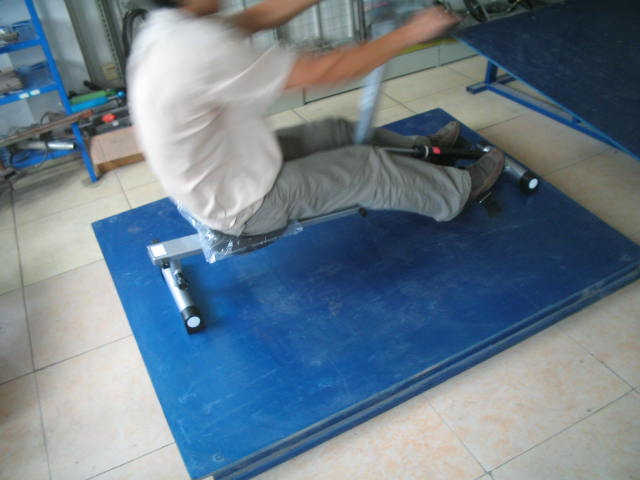

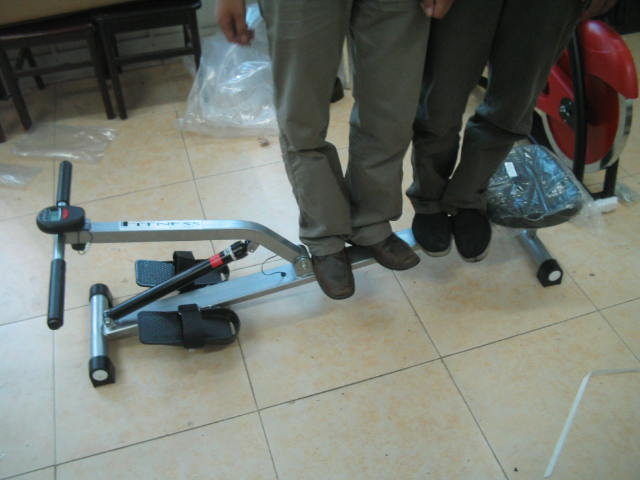

5.3 稳定性测试

以一个（100±5）kg ，受到安全防护的人进行测试：

—10º在动载方向

—5º在其它方向

测试在最费力的条件下进行.

5.4 确定绳索、带和链的断裂负载

根据最大的承载测量最大的拉力，然后作拉力测试，根据测量的最大拉力，线型地增加到6倍的承载, 绳索、带和链不应断裂。

5.5 飞轮测试

把图1 所示的测试手指放到飞轮和驱动装置以及传动装置之间可能夹手的各个点。不要把测试手指放入到保护罩边缘以外的地方。测试手指不应被夹住。

5.6 手把拉脱力的确定

通过适当的拉伸设备，在套与把手间加拉脱力70N，把套不应脱离。

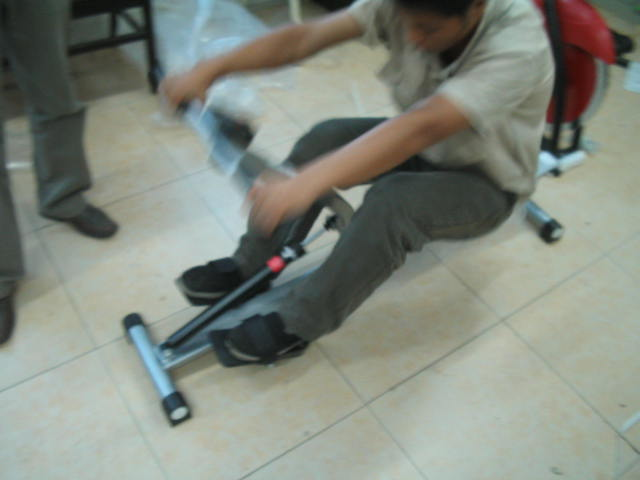

5.7负载耐力测试

测试尽可能接近于正常训练的频率, 在最大负载的情况下,并且在负载方向上按照训练指示固定50%的负载重量, 运动频率对于个人训练负载按照3人进行:

A,Class H 12000循环,超过80%的运动范围

B,Class S 100000循环,超过80%的运动范围



6,组装说明

设备应该按照说明书指示易于安装,



7,基本使用说明

健身器材的说明书必须采用使用者本国语言，或至少为欧共体国家语言的一种。至少需要包含下列信息：

a、客户服务部门的地址

b、应用范围说明

c、设备的正确使用，重点在于安全使用，包括安全操作需要的自由空间，以及使无人照看的孩子远离

健身器材等。

d、运动介绍，包括建议，主要为了使使用者能够正确符合生物力学原理正确使用机器。另外，对于机

器的每一种主要训练方式都必须给出警告：不正确的使用或者过度使用都会造成对身体的伤害。

e、难以理解的部分或比较复杂的操作都应该配以图示。

f、型号说明

g、警示：所有对于装置的调整都不能留下突出物。

h、稳定的基础和不平整地面要调整水平。

i、负载设置和调整。

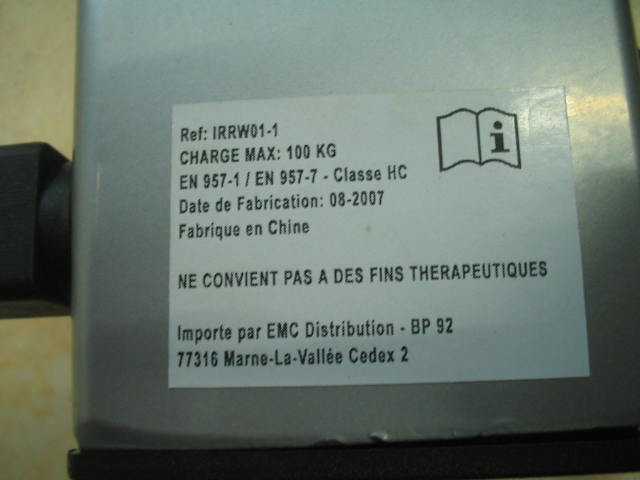

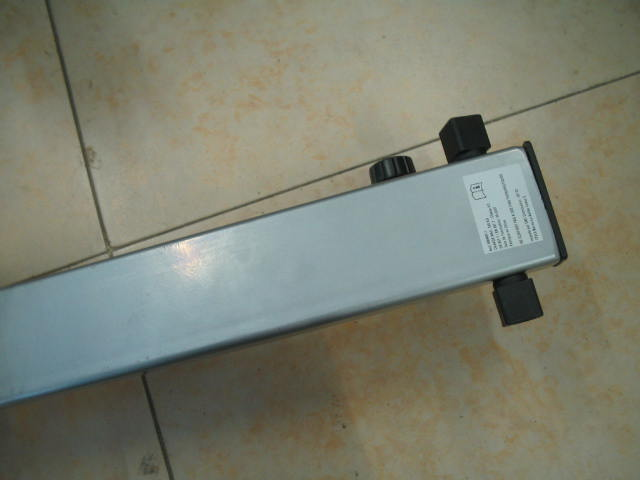

8,标记要求

—制造商或供货商或进口商的名字或商标

—允许的最大负荷

—等级S 或H/A、B 或C，如果是复合的，必须两个都打上，如SA。

—产品独立的编号（包含型号和制造年份）

如果需要的话，官方语言的警告说明应该永久地连接在健身器材上。

与本标准一致性可以由制造商自身通过标记训练器材的等级以及指明符合的其它欧盟CE认证EN 957标准的方式进行。
